HIGH-FEED

MILLING

高送り加工
倍速切削実現の原動力

Tungaloy logo

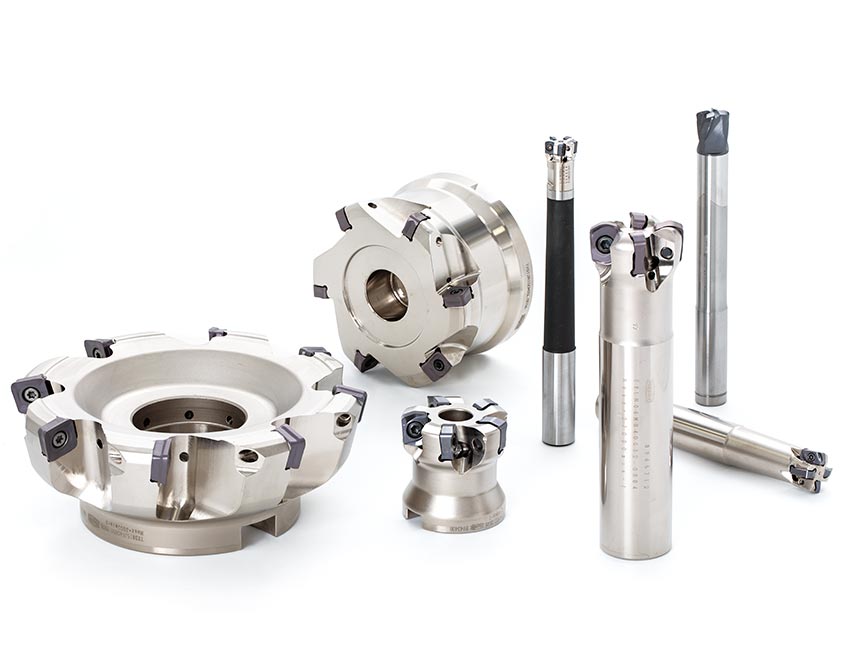

Tungaloy products

PDFをダウンロード

HOW IT WORKS?

高送り加工のメカニズム

高送り加工を最初に採用したのは金型産業です。高送り加工では、低切込みかつ最大2.0 mm の刃当り送りを組み合わせることにより、被削材の金属除去率が最大になり、その結果、より多くの部品を加工することができます。

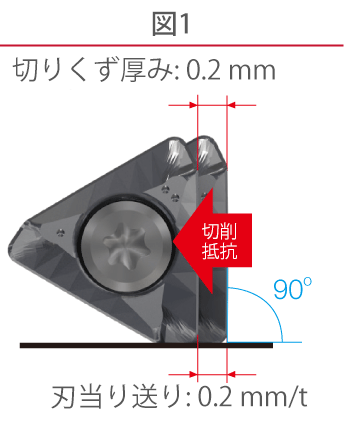

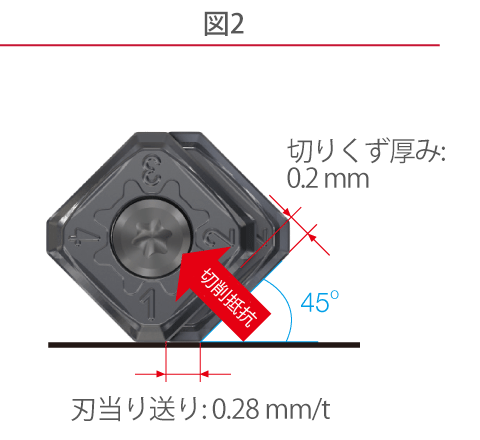

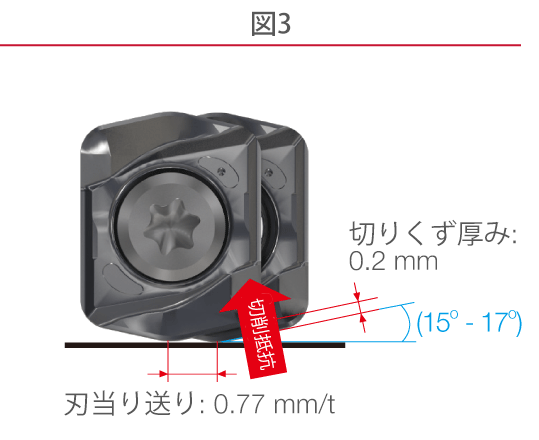

高送りによる高能率加工は、薄い切りくずを生成するメカニズムに基づいています。切りくずの厚さは、工具の切込み角で決まりますが、切込み角が90° のカッタでは、刃当り送りを0.2 mm に設定すると、切りくずの厚さは、同じ0.2 mm になり(図1)、薄い切りくずを生成するメカニズムは機能していません。カッタの切込み角が45° の場合、0.28 mm の刃当り送りに対する切りくずの厚みは、0.2 mm であり(図2)、切りくずが薄くなれば、送りを上げることが可能になるため、サイクルタイムを短縮することができます。タンガロイ高送り加工シリーズのDoFeedでは、刃当り送りを0.77 mm まで上げても、生成される切りくずの厚さは0.2 mm なので(図3)、サイクルタイムを半分以下にすることができます。

送り方向に対し切削抵抗が低いこともまた、高送り加工の利点です。工具の切込み角によって、切削抵抗の方向が決まります。90° のカッタでは、切削抵抗は、主軸に対して垂直に作用し、工具に膨大な抵抗をかけます(図1)。45° カッタの場合は、切削抵抗が主軸に対して45° の角度で作用します(図2)。DoFeedの場合、切込み角が鋭角なので、切削抵抗の方向は、主軸に対してほぼ平行であり、主軸への抵抗は少なくなります(図3)。

Fig.1Fig.2Fig.3

TOOL SELECTION GUIDE

対応工具を検索

★: 最適
☆: 適
★: 可
TungForceFeed DoFeed MillQuadFeed DoTwistBall DoFeedQuad TungMeister
工具径 ø8 - ø25 ø16 - ø200 ø25 - ø160 ø20 - ø63 ø50 - ø125 ø10 - ø20
切込み (APMX) 0.5 1 / 1.5 1 / 1.5 / 2 / 2.5 1.3 / 2 2 0.6 - 2.2
切込み角 12º 17º / 15º 7º / 12º / 10º / 14º 20º / 25º 13º R
使用コーナー数 2 4 4 4 8 1
主軸サイズ BT30 /
SK30 /
CAT30

BT40 /
SK40 /
CAT40

BT50 /
SK50 /
CAT50

加工形態 平面Facing
肩削りShouldering
肩削り(R 付き)Shouldering R
Slotting
溝(R 付き)Slotting R
倣いProfiling
彫込みPocketing
斜め送りRamping
突きPlunging
突き出しの長い加工Long overhang
断続面加工Interrupted surface
薄肉ワークの加工Thin workpiece
×

TungForceFeed logo

高い工具剛性で安定高能率加工が可能な小径高送りカッタ

TungForceFeed features
  • - 高送り加工に適した剛性のあるコーナ
  • - 高能率加工を可能にする超多刃カッタ
  • - R2 のインサートも搭載可能
  • - 最大送り: 0.8 mm/z

DoFeed logo

業界トップクラスの汎用性

DoFeed features
  • - 広範囲の加工に対応:斜め送り加工、突き加工、穴の繰り広げ、スロット加工、穴あけ、肩削り加工
  • - スムーズな切りくず排出とびびりを抑制
  • - 深穴加工のような突き出しの長い加工も難なくクリア
  • - 最大送り: 1.5 mm/z

MillQuadFeed logo

シンプルで豪快な高切込み&高送り加工に対応する超高送りカッタ

MillQuadFeed features
  • - 同じカッターに、切込み角の異なる2 種類のインサートが装着可能
  • - ZER インサート:低抵抗インサートであらゆる加工に使用可能
  • - UER インサート:難削材加工、また長突き出し加工に最適
  • - 最大送り: 2 mm/z

DoTwistBall logo

独自設計のねじれ形状インサートによる強固なクランプで、高い安定性かつ高生産性を実現

DoTwistBall features
  • - コーナ半径R4,5,6 のインサートにも対応するカッタボディ
  • - 切込み深さを最大30%向上し、高能率加工が可能
  • - 最大送り: 1.3 mm/z

DoFeedQuad logo

経済性を追求した荒加工用工具

DoFeedQuad features
  • - ダブテイル構造のクランプにより、高負荷加工時のインサートの浮き上がりを防ぐ
  • - 最大送り: 2 mm/z

TungMeister logoVFX

ヘッド交換式高送りエンドミル

TungMeister features
  • - 優れた刃先位置繰り返し精度
  • - 工具交換時間を大幅に削減
  • - 最大送り: 1 mm/z
